Technický manuál – čo je potrebné zistiť a vyriešiť pri obhliadke u zákazníka.

Táto časť vás naučí správne navrhovať fotovoltické systémy – od obhliadky až po technické riešenia. Na záver napíšete krátke zhrnutie, ako ste tieto znalosti pochopili a ako ich využijete v praxi.

STRECHA A UMIESTNENIE PANELOV

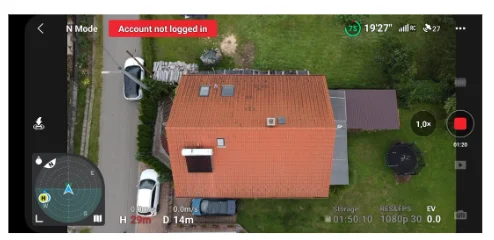

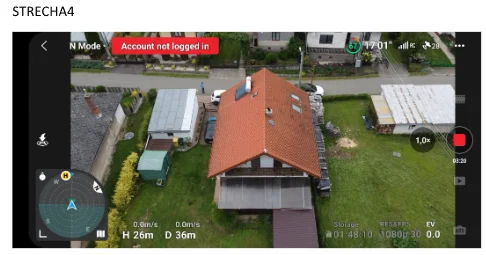

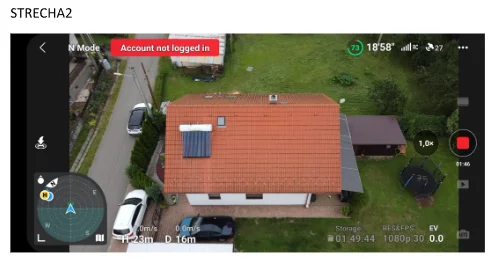

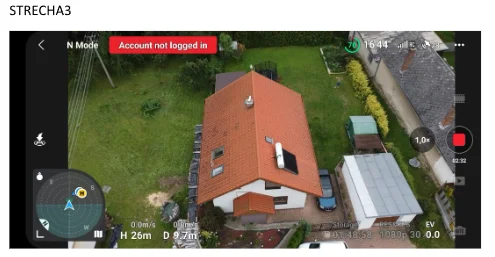

Ideálne je si pozrieť dom cez google mapy, pozrieť akú má strechu, ako je strecha orientovaná, kam by bolo možné

umiestniť panely. Pre presnejšiu predstavu odporúčam si v SolarEdge strechu vymodelovať a poukladať si na ňu

maximálne množstvo panelov (resp. toľko panelov, koľko považujem za potrebné podľa klientovej spotreby).

Je potrebné tiež skontrolovať umiestnenie bleskozvodu a pri návrhu rozloženia panelov ak je to možné dodržať

odstupovú vzdialenosť 60 cm od bleskozvodu, inak je potrebné použiť prepäťové ochrany.

Pozor na prípadné tienenie panelov (vikiere, komíny, stromy, iné budovy...). Treba s tým počítať a navrhnúť

dostatočný počet optimizérov.

Obchodník by mal ísť na prvé stretnutie už s týmito informáciami.

UMIESTNENIE TECHNOLÓGIE:

Je potrebné zistiť umiestnenie HDR a RE a v ideálnom prípade sa snažiť umiestniť menič čo najbližšie k HDR (prípadne

k RE, do ktorého sa vieme tiež napojiť). Ak to možné nie je, snažiť sa nájsť nejaký podružný rozvádzač napr. v garáži

alebo v pivnici. POZOR! Podružný rozvádzač musí mať prívod aspoň 5x6, inak na neho nevieme technológiu napojiť.

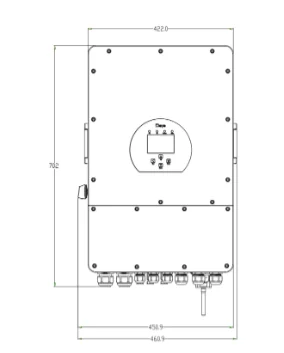

Priestor pre menič – hybridný menič DEYE kvôli chladeniu potrebuje okolo seba voľný priestor z každej strany aspoň

40 cm. Rozmery:

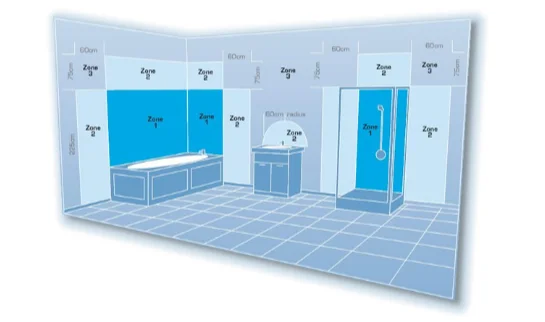

Pri umiestení meniča v blízkosti zdroja vody treba dodržať bezpečné vzdialenosti:

Batérie – ideálne je ich umiestniť čo najbližšie k meniču, originálny kábel na prepojenie batérie a meniča má 1,5 m.

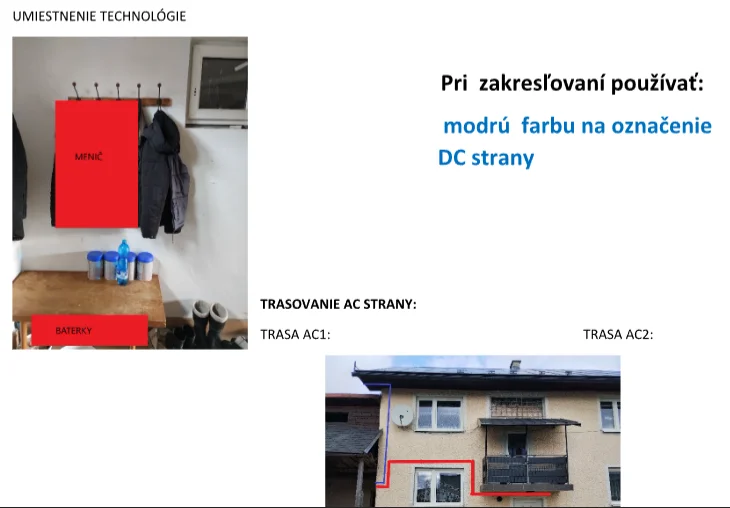

Ideálne miesta na umiestnenie technológie – technická miestnosť, garáž, pivnica...

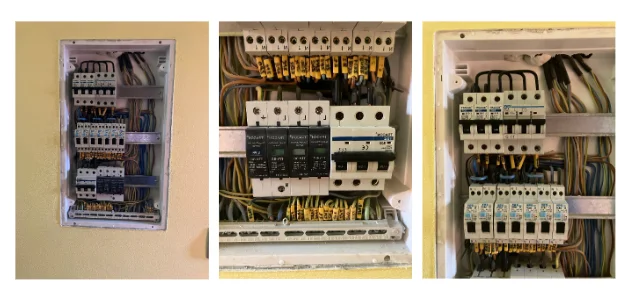

Prúdové chrániče – ak sa v HDR (a vo všetkých podružných rozvádzačoch) nachádzajú prúdové chrániče, je potrebné

zistiť ich typ. Pre potreby fotovoltiky je potrebné mať všetky prúdové chrániče typu A, ak je v inštalácii navrhovaný

beztransformatorový menič (topology – Transformerless), je potrebné mať prúdové chrániče typu B.

Naše meniče, pri ktorých stačí typ A: Hybridný Deye SUN, Ongridový Solax X3

Označenie prúdových chráničov:

Výmenu prúdových chráničov si zákazník zabezpečuje sám, prípadne mu ich vymení montážna skupina, ktorej to aj

zaplatí. Východ a stred cena 70€ za kus, západ 75€ za kus (MUSÍ to byť zapísané a odsúhlasené zákazníkom

v technickom liste).

TRASOVANIE

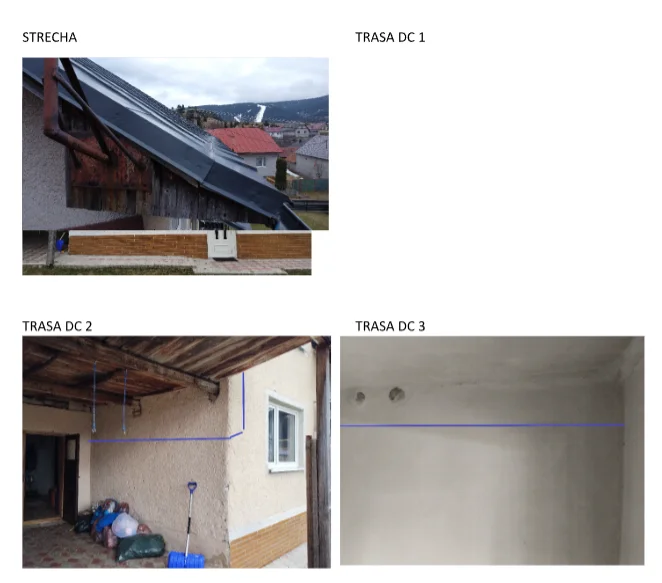

DC strana – je potrebné si uvedomiť, že potrebujeme spojiť menič s panelmi na streche, čiže potrebujeme dostať

kábel zo strechy k meniču. Tiež potrebujeme umiestniť čo najbližšie k miestu vstupu káblu do interiéru DC rozvádzač.

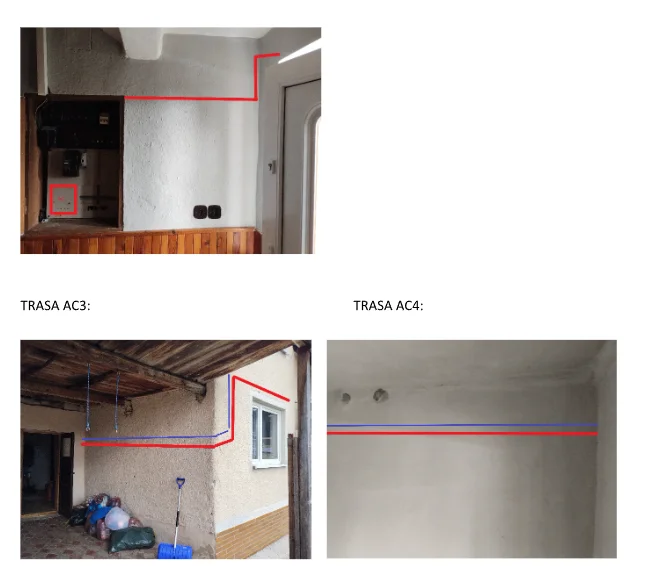

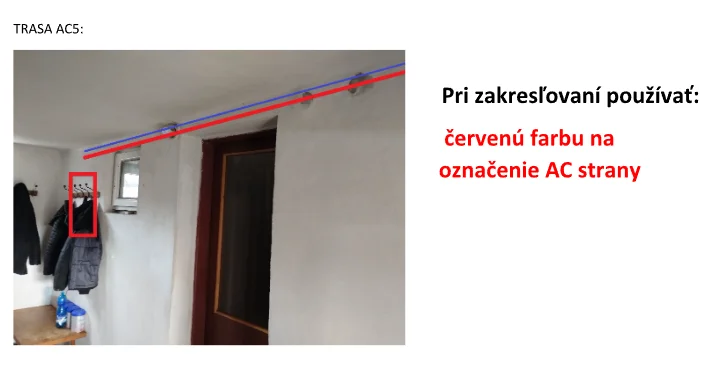

AC strana – na AC strane pripájame menič do elektrickej siete budovy. Tiež je potrebné myslieť na umiestnenie AC

rozvádzača, ktorý obsahuje istenie, prepäťové ochrany a smartmeter. Ak je v HDR dostatok miesta (aspoň 7 pozícií,

ak v HDR nie je prepäťovka tak 11 pozícií), vieme obsah AC rozvádzača umiestniť do HDR.

Smartmeter – musí byť v prípade, ak je vzdialenosť medzi skrinkou, kde bude smartmeter umiestnený a Meničom

väčšia ako 5 metrov. Smartmeter s meničom prepájame FTP káblom.

PREPAŤOVÉ OCHRANY

AC Strana – prepäťová ochrana AC strany 12,5 kA T1+T2 je už štandardne v cene inštalácie. V prípade, ak pôjdu káble

vzdušným vedením, je potrebné použiť v ponuke 25 kA T1+T2.

DC Strana – prepäťová ochrana DC strany 12,5 kA T1+T2 sa používa v prípade, ak sa panely montujú na plechovú

strechu alebo ak sa fotovoltika uzemňuje na existujúci bleskozvod, kde nie je dodržaná odstupová vzdialenosť

technológie od bleskozvodu aspoň 60 cm. Počet prepäťových ochrán zodpovedá počtu stringov. V prípade, ak DC

trasa bude vedená vzduchom, je potrebné použiť prepäťové ochrany 25 kA T1+T2.

- Ak sú panely umiestnené na dvoch rôznych budovách, je potrebné pridať v ponuke dodatočnú DC skrinku.

UZEMNENIE TECHNOLÓGIE

Našu technológiu je potrebné uzemniť. Je to možné urobiť viacerými spôsobmi:

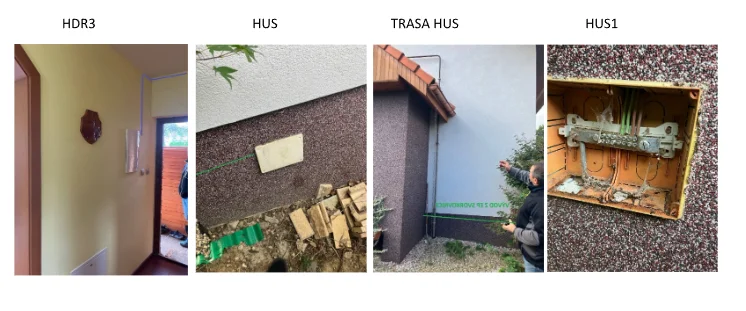

Uzemnenie do HUS – ak má stavba hlavnú uzemňovaciu svorkovnicu, zemniť sa budeme do nej. Štandardne

je umiestnená pod HDR alebo na vonkajšej fasáde.

Uzemnenie na prívod – ak má prívod do HDR dostatočný priemer, vieme sa uzemniť naň. Potrebný priemer

pri medenom kábli je 10 mm2, pri hliníkovom kábli 16 mm2

Uzemnenie zemniacimi tyčami – je k tomu potrebné zrealizovať výkop 5 m dlhý na šírku lyžice minibágra,

hlboký 1 m. Do výkopu sa nabijú 3 zemniace tyče, ktoré sa prepoja guľatinou. Z nich sa guľatina vyvedie na

fasádu domu, kde sa urobí HUS. Z nej je potrebné potiahnuť zemniaci kábel k meniču.

Uzemnenie pásovinou – je k tomu potrebné zrealizovať výkop 10 m dlhý na šírku lyžice minibágra, hlboký 1

m. Do výkopu sa položí pásovina, ktoré sa prepojí guľatinou. Z nej sa guľatina vyvedie na fasádu domu, kde

sa urobí HUS. Z nej je potrebné potiahnuť zemniaci kábel k meniču.

ÚPRAVA MERANIA

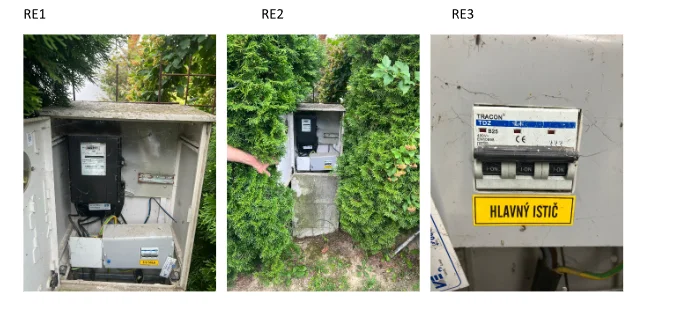

V RE nesmú byť žiadne iné komponenty okrem elektromera a hlavného ističa. Je potrebné upozorniť zákazníka, že

ostatné prvky budú musieť byť z RE odstránené (napr. zásuvky 220/360, istenie vonkajších brán a podobne).

Ak sú v skrinke dve a viac elektromerov, je potrebné zistiť, či má každé odberné miesto vlastný prívodový kábel.

V prípade, ak sú na jeden prívodový kábel napojené viaceré odberné miesta, je potrebné potiahnuť k odbernému

miestu, na ktoré sa plánuje inštalácia fotovoltiky nový samostatný prívodný kábel. Túto rekonštrukciu RE si vybavuje

a platí zákazník s distribučnou spoločnosťou.

POTREBNÉ PODKLADY K AKCEPTÁCII ZMLUVY

K tomu, aby bola zmluva realizačným oddelením akceptovaná, je potrebne spolu so zmluvou dodať aj:

  • Fotodokumentácia podľa vzorového manuálu

  • Zákazníkom podpísaný technický list s vyplnenými všetkými povinnými poliami a zapísanými všetkými potrebnými úpravami a zmenami, ktoré obchodník vysvetlil a dohodol so zákazníkom

  • Splnomocnenie pre potreby komunikácie s úradmi

  • Súhlas vlastníka/spoluvlastníka (ak zákazník nie je vlastníkom nehnuteľnosti alebo je spoluvlastníkom neplatí pri BSM)

  • Ročné vyúčtovanie za elektrickú energiu (faktúra za posledný rok)

Text

STRECHA1

TRASOVANIE DC STRANY:
